Mindtooth는 뉴로메트릭스 측정 시스템으로, 신경 과학이나 뇌-컴퓨터 인터페이스(BCI)에 대한 전문 지식이나 별도의 훈련 없이도 누구나 쉽고 간편하게 사용할 수 있도록 설계 · 개발되었습니다.

편안한 착용감과 직관적인 인터페이스를 갖춘 Mindtooth 시스템은 EEG 데이터를 신속하게 측정 · 분석할 수 있을 뿐만 아니라, 신경 지표(Neurometrics)를 손쉽게 활용할 수 있도록 지원합니다. 이를 통해 사용자는 정신 상태를 보다 직관적이고 효과적으로 측정하고 분석할 수 있습니다.

Mindtooth

본 시스템은 4가지 파트 ① Touch Headset, ② ClickOn Amplifier, ③ Neurometrics App, ④ EEG App 로 구성되며, 3가지 신경 지표(Neurometrics)인 Workload(작업 부하), Stress(스트레스), Vigilance(지속적 주의 · 각성)를 제공합니다. 이와 같은 데이터는 실시간 피드백, 중요한 훈련 및 작업 환경에서 뇌 기능을 분석하는데 매우 유용합니다.

Mindtooth_Touch headset

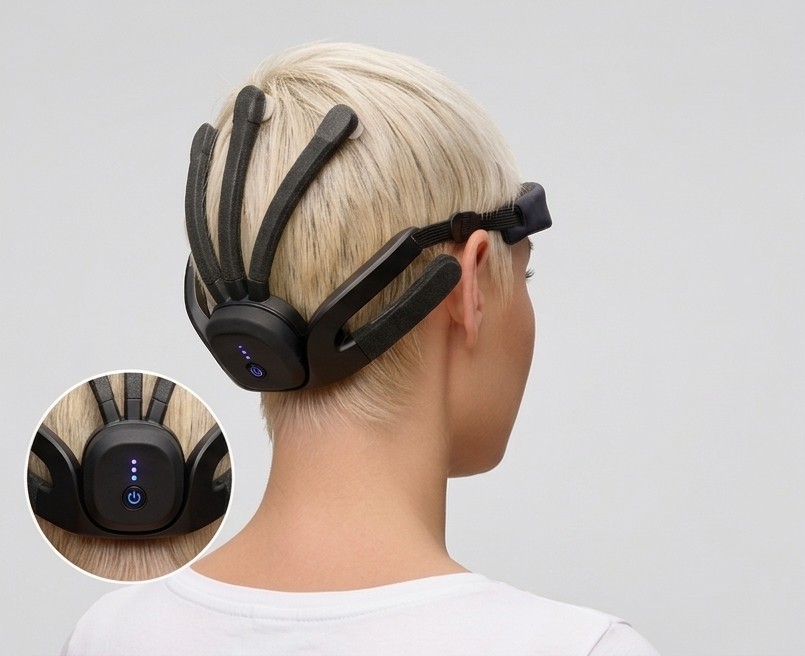

Mindtooth Touch Headset

Mindtooth 시스템의 핵심 구성 요소인 Mindtooth Touch 헤드셋은 가볍고 착용이 용이하며, 모든 두상과 크기에 맞춰 조정할 수 있는 것이 특징이니다. 착용 후, 몇 시간 동안 연속적으로 사용해도 불편함 없이 우수한 신호 품질을 유지합니다.

Mindtooth Touch 헤드셋은 앞부분과 뒷부분으로 구성되어 있으며, 두 부분은 조절 가능한 탄성 밴드로 연결됩니다.

  • 앞부분에는 5개의 EEG 센서가 배치되어 있어, 사용자의 이마에 맞게 설계되어 편안한 착용감을 제공합니다. 모든 전극 펠렛과 스폰지 전극 홀더용 기판은 헤드셋에 내장되어 있습니다.
  • 뒷부분에는 그라운드(Ground) 센서, 참조(Reference) 센서, 3개의 두정 EEG 센서, 그리고 ClickOn 증폭기 소켓이 포함됩니다. 그라운드와 참조 센서는 유두 뼈(mastoids)에 배치되어, 헤드셋을 착용하면서 안경이나 헤드폰을 함께 착용할 수 있도록 설계되었습니다.
  • 전극이 부착된 암(arm)은 사용자의 머리 모양에 맞춰 설계되었으며, 두피와의 접촉을 확실히 하기 위해 회전하는 연장 부품을 포함하고 있습니다.
Mindtooth_ClickOn amplifier

Mindtooth ClickOn Amplifier

ClickOn 증폭기는 다양한 기능을 갖춰 뛰어난 EEG 품질을 제공합니다. 30그램의 초경량으로 제작되었고, 자석 커넥터를 통해 헤드셋에 간편하게 탈부착할 수 있으며, 최대 3시간 동안 고품질 EEG 신호를 연속적으로 기록합니다.

ClickOn 증폭기를 Mindtooth Touch 헤드셋에 연결하는 것은 자석 커넥터에 증폭기를 딸깍 끼우기만 하면 되므로 매우 간단하고 빠릅니다.

증폭기 앞면에는 사용자 인터페이스가 있으며, 다음과 같은 요소들이 포함됩니다.

  • ClickOn 증폭기 배터리 충전에 사용되는 마이크로 USB 포트
  • 전원 버튼과 상태를 표시하는 3개의 LED 표시등

ClickOn 증폭기 배터리가 충전 중일 때, LED 표시등은 충전량에 따라 점등됩니다.

충전 중에는 3개의 LED 표시등이 모두 깜빡입니다. 완충되면 깜빡임이 멈추고, LED 표시등은 다음과 같이 배터리 상태를 나타냅니다.

  • (i) LED 3개 점등: 배터리 75% 이상 충전 완료.
  • (ii) LED 2개 점등: 배터리 50~75% 충전됨.
  • (iii) LED 1개 점등: 배터리 25~50% 충전됨.
  • (iv) LED 3개 모두 꺼지고 전원 버튼만 점등: 배터리 25% 미만으로 충전되었으므로 재충전이 필요합니다.

Mindtooth Neurometrics App

Mindtooth Neurometrics 앱으로 일상 생활 속 사용자의 정신 상태를 실시간으로 확인하세요. 작업 부하(Workload), 스트레스(Stress), 주의력(Vigilance)을 실시간으로 시각화하고 스트리밍하여 측정하고, 측정된 데이터를 오프라인에서 쉽고 간편하게 분석할 수 있습니다.

Mindtooth Neurometrics 앱은 클라우드 기반 Windows® 프로그램으로, 함께 제공되는 Surface Go 3 태블릿에서 바로 사용 가능합니다.

이 앱을 사용하면 Mindtooth Touch 헤드셋으로 EEG 데이터를 기록하고, 작업 부하(Workload), 스트레스(Stress), 주의력(Vigilance)과 같은 신경 측정 지표를 실시간으로 계산할 수 있습니다 (계산 결과는 타사 앱으로도 실시간 전송이 가능합니다.).

보정과 신경 측정 계산을 담당하는 과학적으로 검증된 AI 알고리즘은 안전한 클라우드 환경에서 운영됩니다. 계산된 신경 측정 지표는 고성능의 안정적인 실시간 통신을 위해 웹 소켓 프로토콜을 통해 전송됩니다.

클라우드는 신경 측정 지표와 EEG 데이터를 안전하게 보관하며, .csv 파일로 직접 다운로드하거나 앱의 보고서 페이지에서 온라인으로 시각화하여 즉시 확인할 수 있도록 지원합니다.

Mindtooth Neurometrics App 이용 약관

Mindtooth EEG App

Mindtooth EEG 앱은 Mindtooth Touch 헤드셋에서 수집된 원시 EEG 데이터를 간편하게 확인하고 시각화할 수 있도록 도와줍니다.

마인드투스 터치 헤드셋으로 나만의 실험 환경을 구축하고 싶으신가요? 걱정하지 마세요! 이 앱은 Lab Streaming Layer(LSL)을 기반으로 개발되어, 헤드셋 연결 후 스트리밍을 시작하는 것만으로 바로 사용 가능합니다.

전용 섹션에서 얼마나 쉬운지 직접 경험해 보세요.

Mindtooth EEG 앱은 Windows® 기반 프로그램으로, 제공되는 Surface Go 3 태블릿에서 바로 사용할 수 있습니다.

이 앱은 마인드투스 터치 헤드셋의 EEG 신호를 실시간 스트리밍하고 기록하는 기능을 제공합니다. 증폭기 연결 관리, 샘플링 주파수나 활성화 채널과 같은 기본 설정, 그리고 접촉 품질(임피던스 측정) 점검까지 모두 앱에서 간편하게 처리할 수 있습니다.

기록된 EEG 데이터는 태블릿에 로컬 저장되며, MATLAB®(EEGLAB, BCILAB 등), Python(MNE 등), Tobii Pro Lab 등 다양한 외부 프로그램으로 가져와 오프라인에서 더욱 심층적인 시각화 및 분석을 진행할 수 있습니다.

또한, LabStreamingLayer(LSL)를 통한 실시간 연결 기능을 지원하여, 연구자들이 다양한 장비와 도구를 활용해 자신만의 실험 프로토콜을 손쉽게 구축할 수 있도록 돕습니다.

Mindtooth EEG App 이용 약관

Applications

Mindtooth는 사용자의 신경 활동을 분석하여 인지 및 감정 상태를 정량적으로 측정하는 데 활용할 수 있습니다. 주로 실시간 피드백과 편리한 사용이 중요한 훈련이나 작업 환경에서 뇌 기능을 분석하는 데 매우 유용합니다.

항공 (Aviation)

항공 분야에서 훈련과 숙련도는 핵심적인 요소입니다. 기존에는 조종사나 항공 교통 관제사 같은 운용자의 전문성을 평가할 때 주로 수행 결과만을 측정했지만, 이는 특히 인지 능력 측면에서 운용자의 전체 역량을 제대로 파악하기 어렵다는 한계가 있습니다.

Mindtooth는 작업 부하(Workload)와 스트레스(Stress)를 측정하여 인적 요인을 분석하고, 숙련된 조종사는 물론 훈련생 조종사와 항공 교통 관제사의 수행 능력 향상, 학습 효과 증진, 그리고 역량 평가를 돕는 데 기여할 수 있습니다.

자동차 분야(Automotive)

운전 중 발생하는 인적 요인은 여전히 교통사고와 사망의 가장 큰 원인입니다. Mindtooth 신경 측정 기술로 운전자의 작업 부하(Worlkload)와 경계 수준(Vigilance)을 실시간으로 측정하면, 훈련 효과를 높이고 운전 능력을 향상시켜 사고 발생 위험을 줄이는데 도움을 줍니다.

외과적 의료(Surgeons)

팀워크는 단순한 개인의 노력 합으로 설명하기 어려운 복잡한 구조입니다. 현대 사회에서 팀워크의 중요성은 아무리 강조해도 지나치지 않지만, 그 역동성과 효율성을 객관적으로 평가할 수 있는 명확한 방법과 절차가 아직 부족한 실정입니다.

이러한 문제를 해결하기 위해 , Mindtooth는 정신적 업무량, 스트레스, 경계 수준의 신경 지표에 상호 정보량 이론(Mutual Information Theory)을 적용하여 신경 생리학적 기반의 팀워크 평가 방식(neurophysiological based teamwork assessment)을 제시합니다.

산업 현장 노동자 (Industrial Workers)

산업 현장에서는 안전 규정과 절차에도 불구하고 산업 재해가 여전히 큰 문제로 남아있습니다. 산업 효율과 생산성을 높이기 위해서는 안전을 최우선으로 고려하는 것이 필수적입니다.

Mindtooth는 노동자의 업무량과 스트레스 수준을 실시간으로 측정하여 인적 자원 관리를 혁신적으로 개선할 수 있습니다. 노동자가 과로 또는 과도한 스트레스와 같은 불안전한 인적 요인으로 인해 발생할 수 있는 잠재적인 오류를 스스로 인지하기도 전에 미리 예측하고 예방할 수 있도록 돕습니다.

신경미학(NeuroAesthetics)

Mindtooth 시스템은 로마의 린체이 아카데미와 산 피에트로 인 빈콜리 대성당에서 진행된 연구를 통해 다양한 예술 작품에 대한 감상 측정 성능을 입증했습니다. 연구에서는 단테의 신곡 구절 낭송과 미켈란젤로의 모세상 관찰 등을 측정했습니다.

실제 환경에서 움직이는 참가자에게서 수집된 EEG 신호의 품질은 시뮬레이터 앞에서 고정된 자세를 취한 피험자에게서 얻은 신호와 동일한 수준임을 확인했습니다.

Virtual Reality(VR)

Mindtooth Touch 헤드셋은 헤드 마운트형 VR 시스템과 함께 착용해도 신호 간섭을 일으키지 않습니다.

BrainSigns의 연구를 통해 다양한 VR 환경에서 작업 부하(Workload)와 접근-회피 반응(Approach-Withdrawal)을 평가하는 실험을 진행하여 그 성능을 확인했습니다.

Why Mindtooth?

Mindtooth 시스템의 모든 주요 이점은 과학적 연구에서 비롯됩니다. 철저한 연구와 검증을 통해 개발되었으며, 정확하고 신뢰할 수 있는 데이터를 제공하여 다양한 분야에서 유용하게 활용할 수 있습니다.

소프트웨어 앱(App)

시스템 사용법 (동영상 링크)

전극(electordes) 준비하기

헤드셋(headset) 준비하기

헤드셋(headset) 착용하기

EEG app 실행하기

neurometics app 실행하기

시스템 세척하기

기술 사양

Number of the EEG Channel Mindtooth Lite: 8
Number of electrodes Mindtooth Lite: 8 EEG plus REF and GND
Electrode positions AFz, AF3, AF7, AF4, AF8, Pz, P3, P4 plus mastoid REF and GND (channel map)

* 참고사항
– Mindtooth는 의료 기기가 아닙니다. 이 제품은 신경생리학적 방법론에 기반한 응용 및 기초 연구를 수행하기 위해 비의료적 응용 분야에서 사용될 수 있습니다. 의료 진단, 의료 치료, 중요한 생리적 과정(예: 심혈관 기능 등)의 의료 모니터링 또는 기타 의료 목적에 대한 사용은 명시적으로 금지됩니다.
– Mindtooth는 비의료용 애플리케이션의 경우에만 전문가가 사용할 수 있습니다.
– 소유권은 비전문가에게 양도될 수 없습니다.

Number of EEG channels (Up to) 8
Number of electrodes (Up to) 8 EEG plus REF plus GND
Data transmission Bluetooth® Low Energy (Version 5)
Sample rates 125, 250 or 500 Hz
Bandwidth 0.1 – 33 Hz at 125 Hz sampling rate
0.1 – 66 Hz at 250 Hz sampling rate
0.1 – 131 Hz at 500 Hz sampling rate
Bit resolution 24 Bits
Power supply Lithium Battery (two coin cells); 3.7 V, 240 mAh
Indicators 3 LEDs: Battery Level (high, medium, low)
1 LED: Bluetooth® connection
Connection to headset Magnetic Connector with 10 contacts and 3 magnets
Dimensions (W x D x H) 53 mm x 53 mm x 15 mm
Weight ~30 g
Marking CE and UKCA

Functions Cloud-based real-time computation of neurometric indicators
Visualization and offline reports of computed neurometrics
Acquisition and visualization of EEG signals
Impedance check
Data storage Database storage of neurometrics and EEG
.CSV format download
Management Database of users and sessions
Real-time I/O connectivity Neurometrics accessible via WebSocket protocol
Compatibility with data analysis platforms Compatible with data analysis tools based on MATLAB® (EEGLAB, BCILAB, etc.), Python (MNE, etc.) and more

Function Real-time acquisition and visualization of EEG signals
Impedance check
Data storage and export .CSV (comma separated values)
Management Local storage of users and sessions
Real-time I/O connectivity Compatible with real-time third-parties based on LabStreamingLayer LSL (BCI2000, OpenViBE, NeuroPype, and more)
Compatibility with data analysis platforms Compatible with data analysis tools based on MATLAB® (EEGLAB, BCILAB,etc.), Python (MNE, etc.) and more
